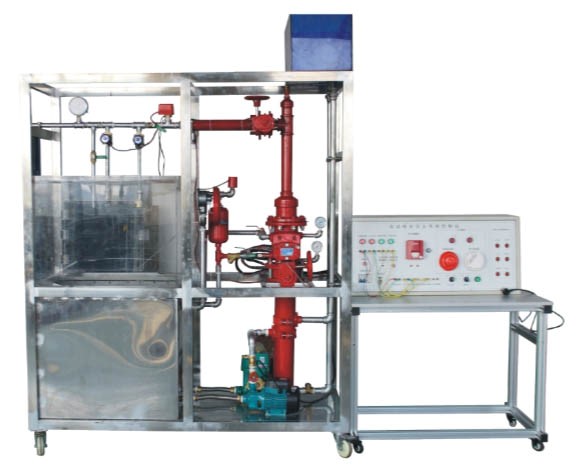

自動噴淋滅火系統實訓裝置HY-X3型

發布時間：2023-03-03 丨 瀏覽次數：

　　一、自動噴淋滅火系統實訓裝置系統概述

　　“噴淋滅火系統實訓裝置”依據《自動噴水滅火系統設計規范》相關標準設計,該系統具有噴水滅火系統典型結構，能夠完成火災探測，火災報警，現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火系統的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。

　　二、自動消防報警聯動系統實訓裝置系統特點

　　1.具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵

　　2.本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制

　　3.模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化

　　4.噴淋泵和氣壓罐等關鍵設備分別采用德國和瑞士進口設備，穩定型強

　　5.濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證

　　三、自動消防報警聯動系統實訓裝置技術參數

　　1.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz

　　2.環境溫度：+4℃～+45℃

　　3.裝置容量：<3000kVA

　　4.外形尺寸：2200mm×700mm×1800mm

　　5.安全保護：具有漏電自動保護裝置

　　四、自動消防報警聯動系統實訓裝置實訓項目

　　1.系統結構與設備認識

　　2.噴淋滅火系統安裝與使用

　　3.噴淋滅火系統伺應狀態操作

　　4.噴淋滅火系統調試

　　5.火災探測與火災報警

　　6.噴淋滅火操作

　　7.噴淋滅火監控使用

　　8.噴淋系統系統綜合操作訓練

　　9.噴淋滅火系統與消防報警系統聯動(選做)

　　五、自動消防報警聯動系統實訓裝置基本配置

　　1.豪華型電腦桌(鐵質雙層亞光密紋噴塑結構)

　　桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀;設有一個柜門，可用于放置工具、存放資料等，電腦桌還設有四個萬向輪(帶鎖緊功能)，便于移動和固定，有利于實訓室布局。

　　2.滅火控制柜

　　(1)滅火控制器

　　滅火控制器使用單片機作為主控制器,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，并在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。通過串口和軟件可實現上位機監控功能，同時可實現本地控制和聯動控制切換功能

　　(2)滅火控制柜

　　滅火控制柜由電源開關、電壓源指示、狀態指示燈(煙感探測器、水流指示器、信號碟閥、壓力開關)、聲光報警器、手動控制裝置等部分組成，可以完成噴淋滅火系統的電源控制、狀態指示、火災報警、自動滅火、手動滅火控制等功能，同時具有聯動控制接口，可以接受其它消防報警系統的聯動控制信號

　　3.噴淋滅火系統模型

　　模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，可以模擬兩層大樓噴淋滅火系統;模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。

　　噴淋水泵：數量1臺 功率 750W 揚程：30米 流量:8立方米/小時

　　高位水泵模擬氣壓罐：數量1臺 容積50升，功率 750W 揚程：30米，0.3MP

　　濕式報警閥：數量1臺 口徑：Ф100mm 額定工作壓力1.2MPa

　　玻璃球噴頭：數量至少6個 68℃溫級

　　水流指示器：數量至少2個 靈敏度15L-37.5L/min

　　感煙探測器：1個，總線編碼型，報警電流小2MA普通煙霧體濃渡等級

　　感溫探測器：1個總線編碼型，報警電流小2MA、68℃溫級

　　燃?xì)馓綔y(cè)器：1個總線編碼型，報警電流小2MA、普通氣體濃渡等級

　　溫度傳感器：1個，100PT電阻2MA、
